產品名稱：
|
操作面
|
|
型 號：
|
|
|
價 格：
|
0.00
|
|
品 牌：
|
博世力士樂(Bosch Rexroth)
|
|
|
|
基本資料
型號規格
|
VAM 12.1 |
VAM 42.1 |
| Bedienung |
| 方式 |
用于標準刀具機床的機床操作面板 |
| 功能鍵 |
30 短行程鍵 |
|
1 急停按鈕 |
|
1 進給倍率旋轉開關 |
|
1 主軸倍率旋轉開關 |
| 4 長行程鍵 |
6 長行程鍵 |
| 9 開關元件的安裝 |
10 開關元件的安裝 |
| E/A |
| 接口 |
16 數字輸入 |
|
8 數字輸出 |
|
1 LCD |
|
|
|
- |
|
- |
| 現場總線 |
| PROFIBUS |
1 x PROFIBUS DP-Slave (標準) |
| 電氣數據 |
| 邏輯電源 UL |
[V DC] |
24 |
| Max. [mA] |
0,5 |
| 電源 UQ |
[V DC] |
24 |
| Min. [V DC] |
19 |
| Max. [V DC] |
30 |
| Max. [A] |
1,7 |
| 保護 |
| 前部防護等級 |
IP54 |
| 注 |
| 連接電纜 |
[m] |
- |
| 彩色 |
RAL 7035 淺灰色 |
| 負載 |
| 振動量 |
[g] |
1 |
| 撞擊量 |
[g] |
15 |
| 重量 |
| 重量 |
1,2 kg |
1,4 kg |
| 環境條件 |
| 環境溫度模式 |
Min. [°C] |
5 |
| Max. [°C] |
55 |
| 環境溫度貯存 |
Min. [°C] |
-20 |
| Max. [°C] |
70 |
| 運行時的相對空氣濕度 |
Min. [%] |
10 |
| Max. [%] |
95 |
| 貯存時的相對空氣濕度 |
Min. [%] |
10 |
| Max. [%] |
95 |
| 氣壓（運行時） |
Min. [kPa] |
80 |
| Max. [kPa] |
106 |
| EN 60034-1 |
（海拔最高 2000 米） |
| 氣壓（貯存/運輸） |
Min. [kPa] |
70 |
| Max. [kPa] |
106 |
| EN 60034-1 |
(海拔最高 3000 米) |
|

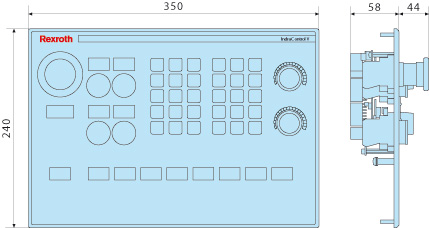

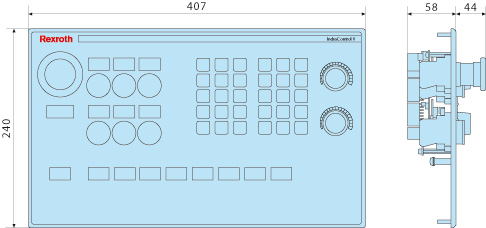

VAM 12.1 |
VAM 42.1 |
| 規格 |
| 高度 H |
[mm] |
240 |
240 |
| 寬度 B |
[mm] |
350 |
407 |
| 深度 T |
[mm] |
102 |
102 |
| 安裝開口尺寸 高度 H |
[mm] |
208 |
208 |
| 安裝開口尺寸 寬度 B |
[mm] |
318 |
375 |
|
|
|
