導波雷達物位計
測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

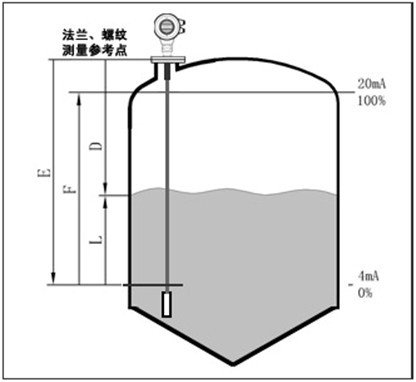

因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
| 導波雷達物位計NYRD701 |
 |
應用： 液體及固體測量，復雜過程條件。
最大量程： 30m
測量精度： ±1mm
過程連接： G1A/G2A/1NPT
天線材料： 不銹鋼316L /PTFE
鋼纜直徑： Φ6mm、Φ8mm/Φ10mm
過程溫度： -40--250 °C
過程壓力： -1.0--20bar
信號輸出： 兩線制4--20mA/HART | |
