、 概述

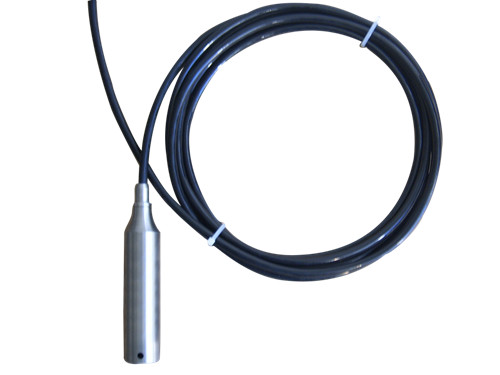

NH93420-I靜壓式液位變送器是引進國外技術和采用進口元件生產制作的投入式液位測量產品，該產品廣泛應用于石油、化工、輕紡、冶金、電力、啤酒和水處理、艦船油罐等行業。
用靜壓測量原理：
當投入式液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P ： 液位計迎液面所受壓力
ρ： 被測液體密度
g ： 當?shù)刂亓铀俣?BR> Po： 液面上大氣壓
H ： 投入式液位變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
2、 特點
2.1. 溫度穩定性好
傳感器本身在0～70℃內實現了溫度補償，在信號轉換電路中加入了溫度補償電路，消除電路溫漂對精度的影響，從而提高精度。
2.2. 使用壽命長
膜片采用了高技術激光調制電路，傳感器外殼采用不銹鋼制作。
2.3. 安裝方便
僅需將變送器探頭投入液體中，引出信號線同二次儀表連接。

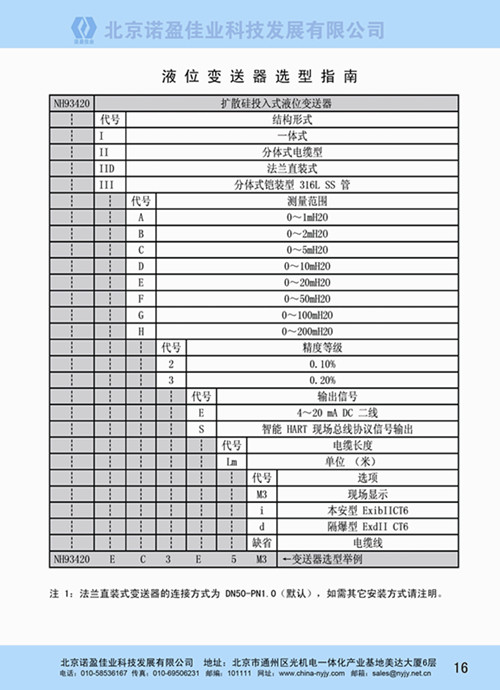

3、 性能規格
3.1. 參考精度：
±0.2% ±0.3% ±0.5%校驗量程，包括線性，遲滯性和重復性。
3.2. 穩 定 性：12個月，±0.2%F.S
4. 功能規格
4.1. 測量范圍：0～200m 最小量程為0.5m
4.2. 環境溫度-20℃～80℃
4.3.電 源：24VDC
4.4.輸 出：4～20mA兩線制
5. 安裝
5.1. 負載特性
5.2. 電氣連接
普通型接線示意圖 本安防爆型接線示意圖
5.3. 安裝方式
1、螺紋式下部安裝
2、法蘭式罐頂安裝
3、法蘭式側面安裝
4、導氣電纜懸掛式安裝
5.4. 安裝須知
5.4.1.由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
5.4.2.在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
5.4.3.變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
5.4.4.變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5.4.5.測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
6. 物理規格
6.1. 材料
膜片為316L不銹鋼隔離膜片，投入體為不銹鋼，密封件為氟橡膠。
6.2. 標牌
變送器將按用戶要求免費打標牌。所有標牌都是不銹鋼的。
 |
