技術 |
|
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-TX IEEE 802.3z Gigabit Ethernet Fiber IEEE 802.3x Flow Control and back pressure IEEE 802.3af Power Over Ethernet (PoE) IEEE 802.3at Power Over Ethernet Plus (PoE Plus) IEEE 802.1p Class of Service IEEE 802.1Q VLAN IEEE 802.1P GMRP IEEE 802.1d Spanning Tree Protocol IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) IEEE802.3ad Link Aggregation Control Protocol (LACP) IEEE802.1x Port based Network Access Control IEEE802.1AB Link Layer Discovery Protocol IEEE1588 Precision Time Protocol | |
性能 |
|
存儲轉發交換技術,12.8Gbps交換矩陣 | |
|
10M以太網: 14,880pps, 100M以太網: 148,800pps, 千兆以太網: 1,488,100pps | |
|
|
|
|
|
|
|
|
|
End-Span 配線方式,遵循IEEE802.3af-2003標準,支持IEEE802.3at,包括2-event和LLDP電量分級 | |
|
|
網管 |
|
Cisco-Like CLI, Telnet, JetView Pro, Web, SSL, SSH, SNMP v1/v2c/v3, RMON | |
|

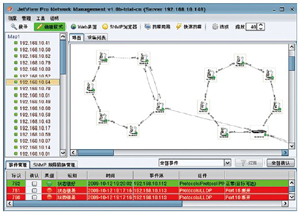

鏈路層發現協議適用NMS自動繪制拓?fù)?例如JetView Pro) | |
|
|
|
MIB-II, Bridge MIB, Ethernet-like MIB, VLAN MIB, SNMP MIB, PoE MIB, LLDP MIB, RMON MIB, Trap MIB, 和Private MIB | |
|
網絡時鐘協議用于時鐘同步 | |
|
|
|
支持靜態和802.3ad LACP動態聚合,最多8個聚合組,每個聚合組8個端口成員 | |
|
入棧可過濾廣播,多播,未知封包或全部封包 | |
|
IEEE802.1Q VLAN, GVRP. 最多256個VLAN組 | |
|
每個端口8個優先級,支持IEEE802.1p COS和Layer 3 TOS/DiffServ | |
|
IGMP Snooping v1/v2/v3用于多播管理,支持IGMP Query v1/v2模式 | |
|
|
|
精確時鐘同步協議,用于網絡時鐘同步 | |
|
|
|
基于端口的網絡訪問控制 | |
|
|
|
支持DHCP Client/Server & DHCP Option 82 | |
|
對預定義事件自動進行報警 | |
|
|
網絡冗余 |
|
IEEE802.1D-2004 RSTP.兼容STP. | |
|
新一代Korenix環網冗余技術,包括Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing. | |
|
滿載情況下斷線恢復時間小于10ms,復接恢復時間為0,無縫自愈 | |
Rapid Dual Homing (RDHTM) | |
支持多線路上連到一臺或多臺上層交換機 | |
|
采用端口聚合技術提升環網的帶寬和可靠度 | |
|

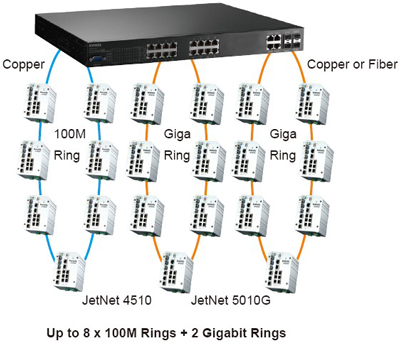

單機上可整合最多12個100Mbps環網和2個千兆環網 | |
|
自動檢測PD設備狀態,一旦有異?勺詣重啟 | |
|
各PoE端口可獨立啟動/關閉,設置供電排程。支持以小時為單位的周計劃排程 | |
|
獨立的端口狀態監控,緊急電源管理,電壓/電流監控及調節功能 | |
界面 |
|

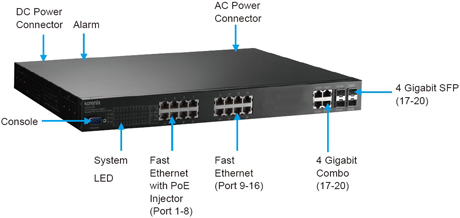

10/100Base-TX: 16個PoE以太網供電端口 10/100/1000Base-TX: 4 x RJ-45, SFP combo可選端口 1000Base-X: 4個SFP插槽支持熱插拔 | |
|
10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100m) 100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100m) 1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m) | |
|
MSR狀態指示燈: 1. MSR正常狀態 (綠燈亮) 2. MSR異常狀態 (黃燈亮) 3. MSR功能無效 (不亮) 4. MSR設置錯誤,例如環網未連接到環網端口 (綠燈閃爍) 5. MSR 本機異常 (黃燈閃爍) PoE狀態指示燈: 802.3af模式: 檢測/供電 (綠燈) 802.3at模式: 檢測/供電 (藍燈) 端口狀態指示燈: 10/100 RJ-45: Link/Activity (綠燈亮/綠燈閃爍) Gigabit Copper/SFP: Link/Activity (綠燈亮/綠燈閃爍) 診斷指示燈: PSU/DC電源(綠燈), RDY (綠燈), Alarm (紅燈) RS232控制端口: RJ-45接頭, Pin3: TxD, Pin6: RxD, Pin5:GND | |
|
1個標準三相AC插孔 + 4 pin DC電源接線槽 | |
|
|
|
電源(PSU, DC1, DC2) 故障,端口中斷,環網失效,登錄失敗,RSR拓?fù)浣Y(jié)構變化 | |
電源需求 |
|
不接PD設備,最高28 Watts PSU: 90-264VAC/127-370VDC, 200W DC1/DC2: 48VDC (46-57VDC), 冗余電源輸入 | |
PoE Power Output IEEE 802.3at | |
|
PoE Power Output IEEE 802.3af | |
|
|
過載電流保護: 支持 極性反接保護: 支持 PoE保護: over-temp, over-current, over/under-voltage &transient | |
機械規格 |
|
鋁合金外殼滿足IP31工業防護等級 | |
|
|
|

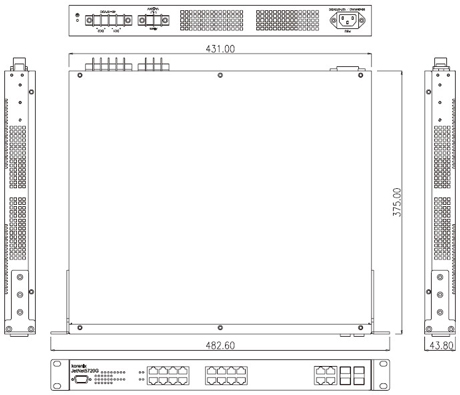

43.8mm(H) x 431mm (W) x 375mm (D) | |
|
|
工作環境 |
|
-25 ~ 65°C, 無風扇 | |
|
|
|
|
|
|
通過認證 |
|
FCC Class A, CE/EN55022. Class A | |
|
EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 | |
|
|
|
DNV (Pending), GL (Pending) | |
|
UL, cUL, EN60950 (Applying) | |
|
|
|
|
|
|
|
超過200,000小時, MIL-HDBK-217F GB標準 | |
|
|
