■ 特征
·本安輸入回路
·通用信號輸入(熱電阻、熱電偶、電阻或毫伏信號、變送器配電、4~20mA電流源)
·可編程設定

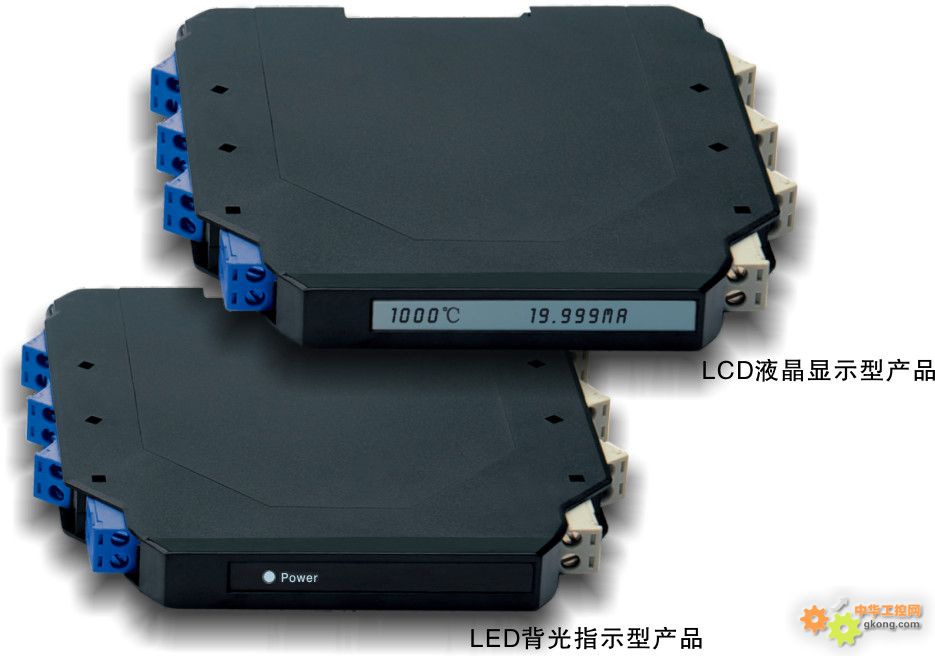

·LCD液晶顯示型儀表或LED背光指示型儀表可供選擇
·輸入-輸出-電源以及各通道之間磁電隔離
·高“路盤比” 薄型16端子卡式結構,4.3mm/每路
·可擴展的基型型譜，多種通道形式可選
·模塊化電路,小體積、低功耗、低噪聲
·符合強標的1mm電壓型磁電固體隔離
·執行GB3836.4-2010 新版標準。
■概述
TCA-TP 通用信號輸入隔離安全柵
·適用于現場危險區域的熱電阻、熱電偶、電阻型傳感器或電壓信號傳感器，可以為變送器供電并接收4~20mA信號輸入，也可以單獨接受4~20mA電流源信號輸入。經過隔離,轉換為標準的直流信號輸出至安全區的控制系統或其它儀表。
·通用信號輸入隔離安全柵(以下簡稱為儀表)的輸入類型和量程范圍可以通過軟件在計算機上進行編程設定。
·通過USB組態接口進行編程或通過HART協議編程設定可供選擇。USB接口設置在儀表內部PCB板上。無需任何工具即可打開儀表蓋板，可以方便地進行連接和編程設定。
·儀表有LCD液晶顯示型和LED背光指示型可供選擇,用戶在選型訂貨時依據型譜中的代碼給予選擇指定。
·液晶顯示型的儀表：采用了測量值、輸出值同步液晶數字顯示技術,可以從該儀表面板上觀測實際輸入測量值和標準的輸出值。
·背光指示型儀表：儀表面板背部安置有LED背光源。通電,該儀表面板上的電源指示就會發亮。
·儀表的輸入輸出包含多種通道形式(用戶在訂貨時給予選擇指定), 通道形式有: 1入1出、1入2出、1入3出。
·采用直流電源供電,電源-輸入-輸出以及各通道之間磁電隔離。
·薄型結構，外殼厚度為12.5mm。M3螺絲接線端子。
·可以與DCS、PLC等控制系統或其它儀表配套使用，在石油、化工、電力、冶金、機械等行業有著廣泛應用。
