檢測說明
在本案中需要為機械手拾取齒輪做定位. 同時齒輪的齒數以及齒輪孔的尺寸也需要檢測
解決方案:
360的搜尋定位工具用來輸出齒輪的旋轉角度給機械手。（注意默認的是不支持360度，你必須
使其有效為了檢測齒輪的齒數，使用一個圓形的邊緣檢測區域，邊緣的靈敏度設低一些可以濾去齒之間的雜波，使用一個Circle的檢測工具來檢測齒輪孔的尺寸。
檢測細節:
要點:
1. 要給工件做360度旋轉定位. 在這中，只適用一個圓形的檢測區域，但是事實上可以
使用更多的同心圓的檢測區域，去檢測部分缺失的輪個工件上只有一個鍵槽可以作為定位特征。
2. 在檢測齒輪齒數時遇到有部分殘缺的齒時. 在本例齒。
相機:標準TM2 相機
鏡頭:
25mm
光源:
圓頂 LED
系統:
VA-40

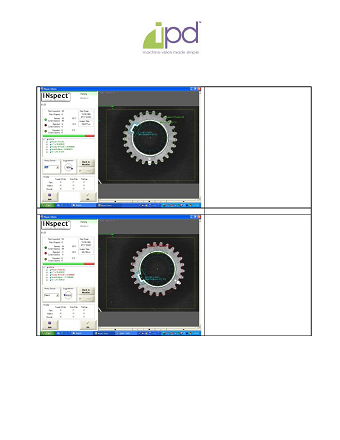

上圖為好齒輪. 所有的輪齒都存在，并且中心孔的直徑也是正確的
下圖為壞齒輪.中心孔的直徑正確, 但是缺失了兩個輪齒。
|
