應用說明
檢測工件
PCB板檢測
銷售聯系人:
IPD 銷售聯系方式:
上海波創電氣有限公司
檢測要求
需要檢測PCB 板上4個主要區域的焊錫有無短路現象，同時檢測4個重要元件的缺失
解決方案:
定位工具被用來確定工件的X,Y位移及旋轉角度
4條線形的檢測工具被設定在可能發生短路的區域，使用灰度的標準偏差來判定該區域是不是存在短路現象，因?yàn)橐坏┒搪窌r(shí)，該區域的標準偏差比較大。 注意：平均灰度并不是一個好的檢測方式，因?yàn)閷τ诒容^細微的短路，平均灰度的靈敏度并不是很高。使用4個矩形檢測區域來檢測元件的缺失，這個檢測內容實用平均灰度來檢測，因?yàn)樵嬖诤腿笔r(shí)，檢測區域的平均灰度差別很大。
檢測細節:
最大的難點在于如何使檢測區域的照明均勻，從而降低誤判
相機:
標準 TM2 相機
鏡頭:
16mm 鏡頭
光源:
SCDI 漫射 LED (必須使用帶漫射板的LED光源，否則光線不均勻
系統:
VA-40

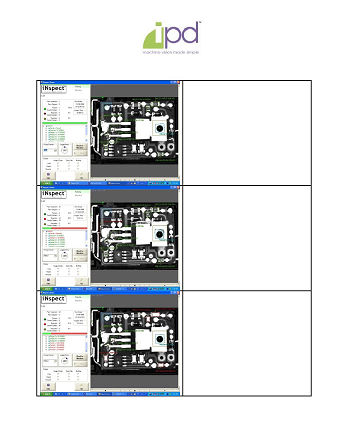

上圖為好的PCB板. 所有的元件都存在，并且沒有短路現象
中圖為不良的PCB.板的左面存在焊錫短路現象
下圖為不良 PCB. 4 個元件缺失.
|
