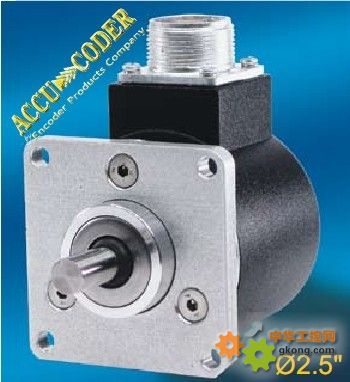

725型光電轉軸編碼器是專為工業環境應用而設計。它將輸入轉動量轉化成標準的脈沖方波輸出，每一轉分辨率最高可達30,000周期。它具有兩種2.5''''''''''''''''直徑特色的外殼： 環境保護的防震動性和抗壓性標準外殼；工業重載型外殼內部使用一個蝶形簧片式安裝，可延長軸承的使用壽命，并可保護編碼器免受來自軸向與徑向的壓力。并采用最新鍍烙玻璃的光盤技術和混合電路技術。

2.5英寸系列環境參數
操作溫度	普通型：0ºC -70ºC （5 -28VDC） 高溫型：0ºC - 100ºC （2500CPR以上為85ºC）（5—24VDC）
儲藏溫度	- 25ºC 到 +85 ºC
濕  度	相對濕度98%
振  動	725N： 10g @ 58 — 500 Hz； 725I： 20g @ 58 — 500 Hz
抗  震	725N：50g @ 11ms                725I：75g @ 11ms

2.5英寸系列電參數
輸入電壓	5V – 28 VDC（最小4.75VDC， 最大 28VDC） 100 ºC 溫度時為5 – 24 VDC
輸入電流	最大無負載電流為100 mA
輸入波動	在0 –100KHz時，峰 — 峰之間為100mV
輸出波形	正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道
輸出電路	NPN 集電極開路和NPN上拉電阻輸出每通道最大驅動電流100 mA，推拉輸出每通道最大驅動電流20 mA，差動線驅動輸出 在5VDC 時，符合RS422標準。
基準脈沖	每轉一周輸出一個脈沖。 —  1 – 3000CPR： 其中心與A信號的中心對齊，差動線驅動輸出，基準脈沖與A信號進行門邏輯操作，信號寬度為180 º。 —     大于3000CPR： 基準脈沖與A、B信號進行門邏輯操作，信號寬度為90 º。如有特殊要求，請與廠家聯系。
頻率響應	標準100 KHz，最高可達1 MHz 選擇。
抗干擾性	經BS EN61000-4-2； IEC801-3；BS EN61000-4-4；DDENV50141；DDENV 50204； BS EN55022; BS EN61000-6-2; BS EN50081-2測試，符合標準。
對稱性	1 – 6000 CPR：在100 KHz輸出時180º + 18º； 6001 – 20,480CPR： 在 100 KHz輸出時 180º + 36º；
最小沿間距	1 –6000CPR：在100 KHz輸出時67.5º； 6001 – 20,480CPR：54º； 大于20,480CPR： 50º
正交相位	1– 6000CPR：在100 KHz輸出時90º + 22.5º； 6001 – 20,480CPR：90º+ 36 º。
上升時間	低于1微秒
每轉脈沖數	1*，2*，5*, 6*，7*，8*, 9*，10*，11*，12*，14*，20，21*, 24*, 25*, 28*，30*, 32*, 33*, 34*, 35*,38*，40*，42*, 45*，50*，60，64*, 100，120，125，128*, 144*，150*,160*，200，240*，250，254*，256*，300，333*, 360，400，500，512，600，625*，635，665*，720，768*，800，889，900*，1000，1024，1200，1201*，1203*，1204*，1250，1270，1440, 1500，1800，2000，2048，2400，2500，2540，2880, 3000，3600，4000，4096，5000，6000，7200, 7500, 9000，10000，10240，12500，14400, 15000，18000，20000,20480，25000，30000。（* 如需100 ºC選擇，請與廠家聯系。）
精  度	200 - 1999CPR： 兩相鄰周期間相差在0.017º （機械角度）  （1.0弧度分）之內； 2000 - 3000CPR： 兩相鄰周期間相差在0.01 º（機械角度）   （0.6 弧度分）之內； 3000CPR 以上另附加插值誤差0.005 º （機械角度）
2.5英寸系列機械參數
最高轉速	6000 轉/分 （可選更高轉速，請與廠家聯系）
轉軸直徑	0.375''''''''（標準），0.250''''''''，0.3125''''''''，6 mm，8 mm
轉軸材料	303# 不銹鋼
轉軸轉動	雙向
轉軸徑向負載	35磅（常規外殼），40磅（工業用外殼）
轉軸軸向負載	40磅（常規外殼），45磅（工業用外殼）
軸  承	ABEC， 雙封閉精密滾珠軸承
密  封	IP50（標準），P64 和IP66 可供選擇
起動扭矩	對IP64標準的或不帶轉軸密封的，為1.0盎司英寸 對IP66 標準轉軸密封的，為3.0盎司英寸
轉動慣量	5.2×10 – 4盎司英寸秒2
最大加速度	1×105 弧度 / 秒2
電纜接頭	6腳、7腳、10腳的MS標準接頭，5腳或8腳的M12接頭, 9腳D形微型接頭，或帶24英寸導線的壓帽
外  殼	黑色防腐型
安  裝	法蘭和伺服型安裝
重  量	20盎司
