應用:
— 馬達安裝的反饋和矢量控制。
— 機器人。
— 包裝機械、印刷機械、機械裝置。
— 高速馬達。

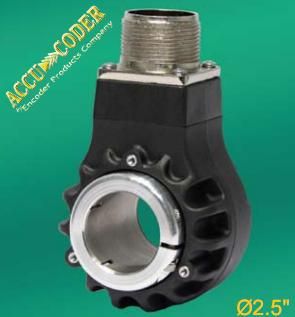

25T型編碼器正是隨著下一代高性能編碼器的出現而出現的,25T型編碼器是最大的通孔半通孔2.5英寸編碼器,他的最大允許軸徑達到1.125(28mm)。它的脈沖數達到10000CPR,頻率響應最大1M Hz,從而可應用于高速馬達。25T型編碼器應用了美國EPC新一代的Opto-ASIC技術,從而提供了更高的準確性和精確的記數。同時采用美國EPC尼龍混合物合成的化合物為原料注射成扇型的外殼具有很好的導熱效果,從而可使其應用于因高速轉動而產生大量熱的運動控制領域。25T型編碼器還應用了IP66的密封等級,提供了多種新型的蝶型簧片安裝從而能適用于許多工業環境。
25T型編碼器電參數 |
輸入電壓 |
普通型:0ºC -85ºC (5 -28VDC)
高溫型:85ºC - 105ºC(5—24VDC) |
輸入電流 |
最大無負載電流為100 mA |
輸出波形 |
正交輸出,當轉軸順時針旋轉時,A通道的方波領先B通道 |
輸出類型 |
NPN 集電極開路輸出每通道最大驅動電流20 mA,推拉輸出每通道最大驅動電流20 mA,差動線驅動輸出20 mA (在5VDC 時,符合RS422標準),上拉電阻輸出(2.2k電阻)每通道最大電流20 mA。 |
基準脈沖 |
每轉一周輸出一個脈沖。361至10000CPR:對準A信號方波。 |
頻率響應 |
250 KHz,1-2500CPR
500 KHz,2501-5000CPR
1M KHz,5001-10000CPR |
最小沿間距 |
最小45º;典型63º。 |
CE標準測試 |
放射性測試:EN6100-6-3:2001
抗擾性測試:EN6100-6-2:2005 |
上升時間 |
低于1微秒 |
每轉脈沖數 |
10, 60,100,120,240,250,256,300,360,500,512,600,1000,1024,1200,2000,2048,2500,4096,5000,10000(其他選擇,請與廠家聯系。) |
精 度 |
任意兩周期間相差在0.1º (機械角度),
或者6弧分。 |
25T型編碼器機械參數 |
最高轉速 |
6000 轉/分(可選更高轉速,請與廠家聯系),IP66 4000轉/分 |
孔徑尺寸 |
0.625''''''''(標準)到1.125'''''''',19mm到28mm |
孔徑公差 |
-0.0000''''''''/+0.0008'''''''' |
用戶轉軸徑向偏差 |
最多0.005'''''''' |
用戶轉軸軸向偏差 |
最多0.05'''''''' |
起動扭矩 |
對IP50 標準轉軸密封的,為1.0盎司英寸
對IP66 標準轉軸密封的,為4.0盎司英寸 |
轉動慣量 |
7.6×10 – 4盎司英寸秒2 |
最大加速度 |
1×105 弧度 / 秒2 |
電纜接頭 |
6腳、7腳、10腳的MS標準接頭,5腳或8腳的M12接頭,
或帶24英寸導線的壓帽 |
外 殼 |
尼龍復合材料 |
安裝 |
2.25''''''''到2.75''''''''B.C. 3點固定蝶形簧片;
3.50''''''''到5.90''''''''B.C.(4.5'''''''' C-face)
3.50''''''''到8.10''''''''B.C.(8.5'''''''' C-face) |
密 封 |
IP50(標準),IP66 可供選擇 |
重 量 |
8盎司 |
25T型編碼器環境參數 |
操作溫度 |
標準:-20ºC -+85ºC
高溫:-20ºC -+105ºC |
儲存溫度 |
-20ºC -+85ºC |
濕度 |
98% RH 非冷凝 |
顫動 |
20g@5-2000HZ |
震動 |
80g@11 微秒 |
防水等級 |
IP50 、IP66 |
