簡介
CAMCAD manufacturing 流程是PCB制造中完整和智能的產品工具。
這個流程跨越了整個產品的生命周期,協作通訊、產品線開發過程和生產支持,所有的這些都大大提高了產品的生產效率。再好的設計如果不能生產制造它,也是沒有任何價值的。CAMCAD
Manufacturing創建了一整套明晰的從設計到生產到最后的客戶端的數據。
CAMCAD Manufacturing 流程支持所有主流的ECAD數據格式。
CAMCAD Manufacturing流程的好處是所有主流的ECAD數據格式都可以認識到的?墒,如果你結合使用Mentor Graphics的設計流程將得到額外的好處就是制造協作,包括智能的反饋到設計工具中。
產品主要特點:
• 支持所有主流的設計格式
• 無縫地轉換從設計到制造的產品信息
• 建立從制造到設計的反饋通路
• 消除了重復的工作
• 消除產品數據中的錯誤和矛盾
• 針對精確的裝配和測試問題的高級分析功能
設計數據準備
CAMCAD Manufacturing可以將所有輸入的數據如CAD、BOM、原理圖和Gerber文件建立一個中立的完整的數據集,它包括了PCB制造所需要的所有信息。
協作

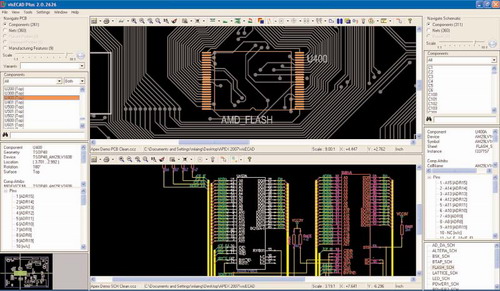

利用ECAD的可視化,通過對同一個數據集的協作,可以使所有人都可以瀏覽到PCB設計。
產品分析
一旦建立了數據集,快速和精確的DFM和DFT分析就可以將早期發現的潛在制造問題高亮出來,極大地消除和減少了設計中的問題。
執行測試
完整快速的可測試性報告顯示了有多少個測試通路被建立,利用同樣的數據集可以建立測試和檢視系統所需要的程序文件。
裝配文件
同樣的數據集也可以被用于建立裝配文件和加工規范工作指導書。對所有的PCB板可以使用同樣的文件模板。
元件庫
多維的元件庫提供了元件、封裝、中心和基本的相關信息的存儲,而且在將來的設計中可以被很容易地調用。

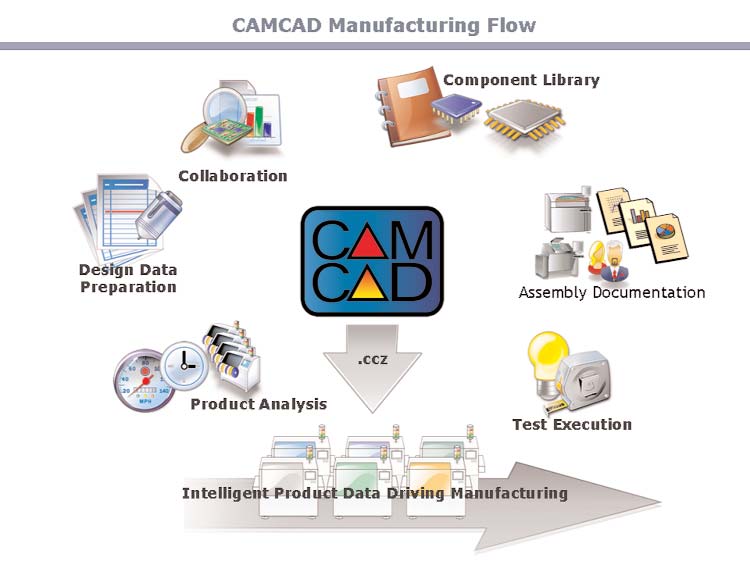

圖 2:顯示了CAMCAD Manufacturing的所有設計模塊
