產品特點：
為FPGA 管腳分配、FPGA 器件符號創建及PCB 中BGA 封裝網絡優化提供了集成設計環境
搭建在FPGA管腳分配與PCB布局布線設計之間的橋梁，使繁瑣的FPGA 管腳的分配與優化工作變得輕而易舉
自動跟蹤HDL 源代碼、FPGA 管腳分配及PCB 中BGA 器件管腳連接關系的改變，提示相關數據進行同步更新
支持設計在不同F(xiàn)PGA 器件之間的移植
可結合PCB 網表優化FPGA 器件的管腳分配，支持管腳分配信息在IO Designer、
原理圖和PCB 環境中的雙向傳遞
支持所有FPGA 廠家的器件庫，兼容各種FPGA 開發環境的綜合約束文件、布局布線約束文件，可導入或優化其中的管腳分配信息
I/O Designer：由自動關聯的電子表格與圖形窗口構成的FPGA/PCB 集成設計環境概述
FPGA/CPLD 在電子產品設計中的應用及其廣泛，而FPGA 與PCB 的同步設計已成為業界普遍面臨的難題。設計工程師們要投入大量的時間，反復溝通和確認對FPGA 管腳分配信息的修改，稍有疏漏便會造成FPGA 管腳定義與PCB 網絡連接的數據不一致，從而造成產品開發周期的延誤及設計反復。隨著FPGA 器件規模（門數/管腳數）的增加，某些器件管腳數已達1500 個以上，F(xiàn)PGA 與PCB 的同步設計問題愈加突出。
Mentor Graphics 公司的I/O Designer 是業界最優秀的FPGA/PCB 同步設計的解決方案。
在I/O Designer 的集成環境里，設計者可以導入HDL 設計中的信號、FPGA 器件的管腳信息與設計約束信息、原理 圖符號、PCB 布局視圖與網絡連接等關鍵信息，然后手工或自動創建HDL 信號到FPGA 管腳的映射、自動創建復雜FPGA 器件的原理圖符號和網絡、參照PCB布局和網絡連接視圖來調整和優化FPGA 管腳分配、根據優化后的管腳分配來更新FPGA 綜合約束和布局布線約束，確保設計團隊高效率、低風險地實現FPGA/PCB 的同步設計。
動態管腳分配與優化

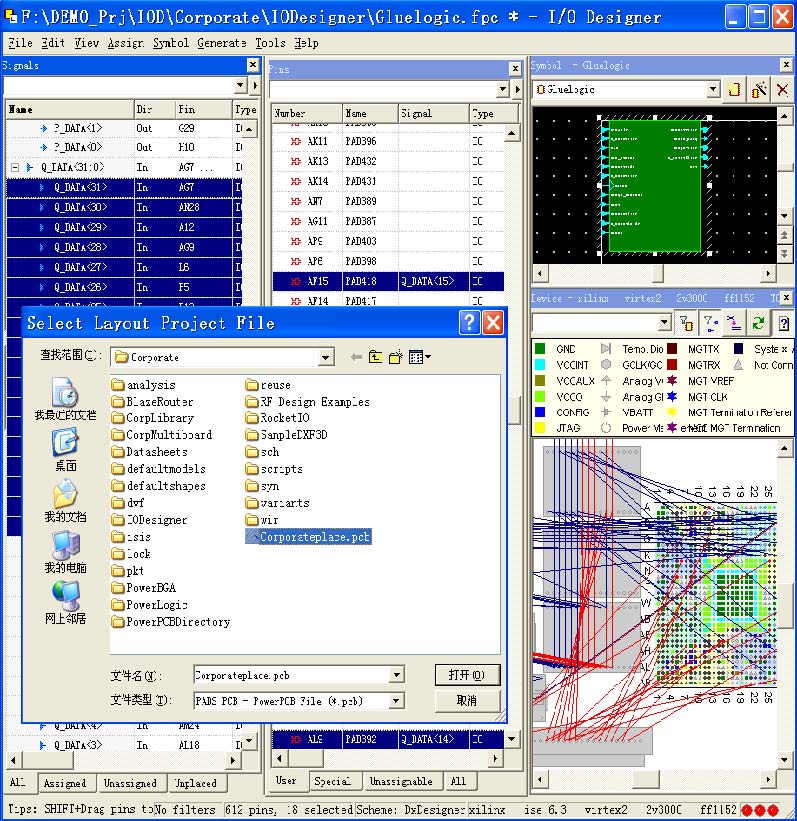

I/O Designer 為創建與優化FPGA 管腳分配提供了簡潔直觀的操作界面，設計者可定義好規則，然后通過軟件為HDL 信號自動分配FPGA 管腳，也可通過簡單的鼠標托放操作實現單一信號或總線到FPGA 管腳的映射。設計者還可以在軟件的PCB 布局視圖窗口中直接看到PCB 中網絡飛線交叉狀況，并以此來自動或手工優化FPGA 管腳的分配，每次修改管腳分配的效果都能在軟件中動態實時地顯示。設計者可以快速而準確的完成FPGA 管腳優化工作。

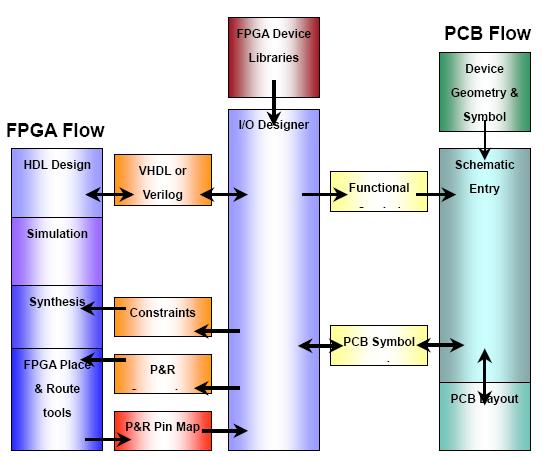

數據同步管理在FPGA 到PCB 的設計流程里，HDL信號與FPGA 管腳的映射信息必須嚴格保持一致。I/O Designer 可以自動跟蹤各個流程對管腳分配信息的修改，并提示其他流程及時更新，確保管腳分配信息在整個設計流程中的一致性。首先，I/O Designer 支持手工或自動完成HDL信號到FPGA 管腳的映射，并根據映射結果創建FPGA 布局布線約束文件，然后結合HDL 源文件生成用于板級設計的原理圖符號、元件屬性及管腳屬性等信息；此外，I/O Designer 還可以導入板級原理圖或PCB 設計中對管腳分配的修改操作，如管腳互換（Pin Swap）、邏輯門互換（GateSwap）等，從而更新FPGA 布局布線約束。
對于FPGA/PCB 的同步設計，I/ODesigner 是一個功能強大且獨一無二的解決方案，它為“FPGA 布局布線—約束文件 —板級PCB 設計”提供了強有力的雙向數據交換環境，設計者可以通過I/O Designer 創建HDL 信號、原理圖符號、PCB 布線規則、管腳電氣信息、FPGA 布局布線約束文件等多種數據，并傳遞給HDL、FPGA 布局布線、PCB 等各個設計流程，有效地實現了從概念設計、芯片設計到系統設計的無縫銜接。
縮短產品研發周期I/O Designer 還可以確保FPGA 與PCB并行設計的順暢進行，可以大幅度縮短產品研發周期。在FPGA 與PCB 并行設計過程中，即使某一時刻FPGA 管腳分配已經確定，但隨著項目的進展，F(xiàn)PGA 工程師或PCB工程師隨時都可能根據自己的需要修改管腳分配，以下三種情況很常見：
在設計初期、產品調試及改進階段，對某些模塊功能的重新定義會導致信號的改變，必然影響管腳分配;
HDL 代碼改變后，需要對FPGA 重新布局布線，原有的管腳分配被打亂;
在PCB 設計時，為了改善BGA 封裝的布線而頻繁進行的相鄰管腳網絡對換操作，迫使FPGA 管腳分配調整I/O Designer 可以自動監測每位設計成員對管腳分配的修改，并將修改信息傳遞給其他成員，在得到允許后可以自動對 其他成員的數據進行更新，確保管腳與信號的映射信息在FPGA 與PCB 設計流程中嚴格一致。
原理圖與符號
I/O Designer 自帶一個可訂制的原理圖符號（Symbol）與管腳（Pin）外形庫，支持所有合乎工業標準（IEEE/JEDEC）的管腳序號、Symbol 及Pin 的外形等信息，設計者可以根據需要訂制Symbol 及Pin 的形狀。
I/O Designer 兼容多種文件格式的原理圖與Symbol，可將自己創建的原理圖及Symbol導出至Design Architect、Board Archite、DxDesigner、Design Capture、Design View等環境中，同時支持EDIF、XML 等格式的原理圖及Symbol 文件的導入。
