HyperLynx PI 高級電源完整性分析
主要產品特點：
• 業界著稱的易用性, 有助于縮短設計周期
• 為供電系統和噪聲分析提供準確的平面結構模型
• 分析由于損耗導致的供電回路上的電壓降
• 確定PCB板上電流密度過大的區域
• 分析板上不同點的供電系統分布阻抗
• 分析不同的電容, 擺放位置，安裝方式, 以及疊層設置不同效果
• 仿真從IC供電管腳, 過孔傳遞到整板噪聲
• 提取供電系統網絡模型
• 創建包含旁路和電源平面影響的高度準確的過孔模型
• 可以和所有主流的PCB板圖設計工具協同工作
HyperLynx PI 包含布線前和布線后電源完整性分析功能：
直流壓降分析，交流去耦分析，平面噪聲分析，以及模型提取。
概述
電源完整性分析是現代電子設計中必不可少的一部分。不斷增多的IC供電電壓種類，以及飛速增長的系統功耗，使得適當的供電系統設計難度越來越大。與此同時，系統設計還面臨著精簡板層，越來越小的噪聲容限，越來越高工作頻率等挑戰。不完善的供電系統設計將導致系統出現信號完整性問題，從而導致信號邏輯錯誤。
硬件設計工程師，PCB設計工程師，以及信號完整性專家將受益于HyperLynx PI的易用性，不需要數周的軟件使用培訓，就可以方便的獲得仿真結果。利用它，設計師可以在設計早期，甚至在PCB板圖設計之前，發現供電系統設計問題。設計師可以利用它來定位以往在實驗臺上難以定為的問題，并通過簡單易用的Whatif環境，找到解決方案。設計完成之后，設計師可以通過它來驗證是否滿足設計規則。這樣將減少PCB制版次數，縮短產品上市時間，同時提高產品可靠性。
IR Drop 分析

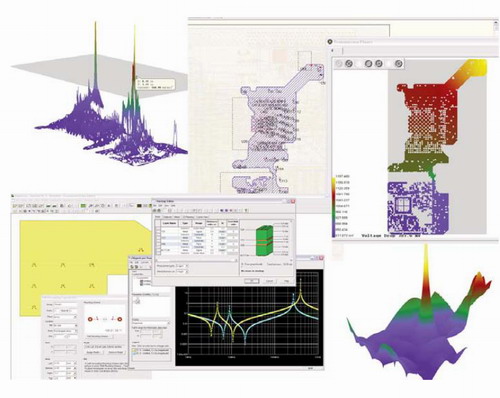

借助HyperLynx PI，設計師能夠發現直流供電的潛在問題，例如導致器件失效過大的電壓降。其它導致PCB損壞的過高的電流密度，過孔電流，以及供電系統斷路等問題，都可以通過HyperLynx PI定位出來。所有的仿真結果都可以圖形化和報告的形式察看，從而協助設計師方便快捷地定位直流供電系統存在的問題。
布線前預分析
• 在PCB板圖設計之前，確定電源平面的形狀，電源以及負載的情況
布線后分析驗證
• 將PCB板圖設計數據直接讀入HyperLynx仿真分析環境中
• 分析每個供電網絡或整個PCB板的直流供電狀
• 導出到預分析環境中進行What-If分析
優化供電網絡
HyperLynx可以協助設計師優化供電系統的特征阻抗。通過仿真分析，HyperLynx協助設計確定保證供電系統正常工作的最小電容數量，安裝位置，以及安裝方式。設計師也可以利用HyperLynx來研究新技術應用對供電系統好處，以及電源平面噪聲的傳遞情況。
布線前預分析
• 提供傳輸平面編輯器
• 完整的What-If分析
• 可以創建PCB板邊框，覆銅，以及覆銅區避讓
• 可以添加/移動電容，更改電容模型，寄生參數
• 和安裝方式
• 更改疊層和介質
• 添加電源管腳，縫合過孔和旁路過
• 去耦和噪聲分析
布線后分析驗證
• PCB版圖設計數據直接導入HyperLynx仿真分析環境
• 分析供電系統的阻抗特征
• 導出到預分析環境中進行增減電容，替換電容，改變安裝方式，改變疊層等What-If分析
• 通過噪聲分析，驗證去耦策略
模型提取
在千兆位SERDES設計領域，對于準確的過孔模型的需求十分迫切。利用HyperLynx PI, 設計師可以獲得高度準確的過孔模型，其中包含了PCB板上所有的旁路網絡，縫合過孔和電容，以及注入供電平面的能量的影響和平面震蕩的影響。
HyperLynx PI可以提取供電網絡的S參數，Z參數，或者Y參數模型，并且可以提供給不同的仿真引擎使用。
支持的PCB設計系統：
Mentor Graphics PADS Layout, Expedition™ PCB and Board Station®
Cadence Allegro, SPECCTRA and OrCAD Layout
Altium Protel and P-CAD
Intercept Pantheon
Zuken CADStar, Visula and CR3000/5000 PWS or Board Designer
支持的操作系統
Windows 2000/XP/Server2003, Linux RHEL 3/4/5 and SLES 9/10
