應用說明
檢測工件
門窗框架檢測
銷售聯系人:
IPD 銷售聯系方式:
上海波創電氣有限公司
檢測描述
門窗用鋁制框架由于用途不同被切割成不同長度和角度。接頭處的切割角度在安裝是要互相配合。視覺系統就是檢測框架是否被正確切割。
解決方案

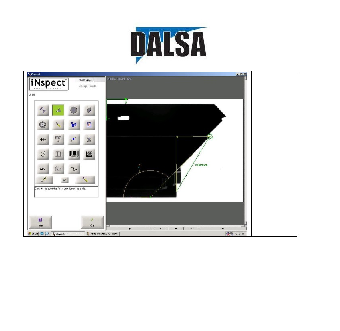

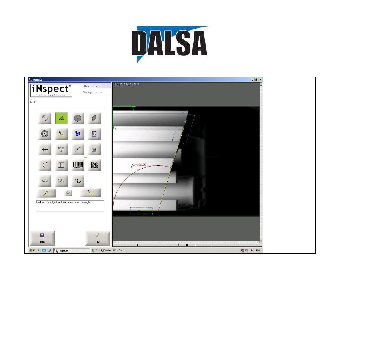

本案中選擇使用iNspect的VA20系統. 角度工具，尖端工具和測量工具被用來檢測工件是否被正確切割。檢測中使用兩個相機to。第一個相機安裝方位與框架尾端平行，并使用背光源取像。第二個相機安裝在與框架始端平行的位置。一個直射光源成一定角度照射，在要檢測的邊緣的另一邊產生陰影背景。
檢測細節
部件型號
VA20-03-C02-0
A-LEN-FUJ-12
A-MP-BL410-0
A-MP-LFL201-0
描述
數量
VA-20（2個TM-2 640x480 相機，3m
電纜線
1
12mm 鏡頭
2
5”x5” 紅色 LED 背光源 24VDC
1
1x5” 紅色前光源 24V
1
相機
7”
框架
光源
安裝距離
相機鏡頭尾端到框架檢測面得距離為7英寸
相機
光源
13.25”
框架
安裝尺寸
相機鏡頭尾端到框架檢測面得距離為13.25英寸
光源距離檢測面5英寸與檢測面呈45度角
