產品名稱：
|
多軸機械手
|
|
型 號：
|
ADT-HA006
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
機器人本體參數
| 項目 |
參數 |
| 型號 |
ADT-HA006 |
| 負載 |
6 kg |
| 臂長 |
1,394mm |
| 結構 |
多關節 |
| 自由度 |
6軸 |
| 活動范圍 |
S |
回旋 |
±180° |
| H |
前后 |
+150°~ -90° |
| V |
上下 |
+200°~ -160° |
| R2 |
旋轉2 |
±180° |
| B |
彎曲 |
±135° |
| R1 |
旋轉1 |
±360° |
| 最快速度 |
S |
回旋 |
170°/s |
| H |
前后 |
170°/s |
| V |
上下 |
170°/s |
| R2 |
旋轉2 |
335°/s |
| B |
彎曲 |
335°/s |
| R1 |
旋轉1 |
500°/s |
| 允許力矩 |
R2 |
旋轉2 |
1.0 kgf.m |
| B |
彎曲 |
1.0 kgf.m |
| R1 |
旋轉1 |
0.5 kgf.m |
| 重復精度 |
±0.05 mm |
| 工作環境溫度 |
0~45°C(273~318K) |
| 近似重量 |
155 kg | 控制柜參數
| 項目 |
參數 |
| 控制柜型號 |
Hi5 |
| 程控硬件 |
多處理器系統 |
| 執行模式 |
示教 & 再現 |
| 插補類型 |
點對點，線型，圓弧 |
| 最多可控軸數 |
最多同時16軸 |
| 最大可記錄點數 |
17,000點 |
| 外部程序選擇 |
255(二進制)/8(十進制) |
| 位置檢測器 |
串行絕對編碼器 |
| 備份方案 |
USB記憶 |
| 伺服控制 |
全數字伺服 |
| 數字輸入輸出 |
輸入:最大256點/輸出:最大256點 |
| 模擬輸入輸出 |
輸入:8通道/輸出:8通道 |
| 輸送帶脈沖計數器 |
不同I/O集光器輸入，2通道 |
| 通訊功能 |
以太網 |
100BaseT(2端口) |
| CAN |
用戶1/用戶2 |
| 串行 |
RS232C,RS422(RS485) |
| 現場總線 |
DeviceNet,Profibus-DP,Modbus,CC-Link |
| 額定電壓(供方) |
AC380%,±10%,50Hz |
| 最大額定功率 |
8kVA(瞬間最大30kVA) |
| 尺寸(寬×高×長) |
650mm×600mm×1,100mm(不含腳輪) |
| 重量(不含變壓器) |
150kg(不含變壓器) |
| 防護等級 |
IP54 |
| 環境溫度 |
0～45°C | 示教器規格
| 項目 |
參數 |
| 處理器技術 |
32bits RISC處理器 |
| 運行系統 |
WindowCE |
| 顯示 |
7" Color TFT-LCD |
| 操作模式 |
菜單操作&編碼輸入/觸摸屏 |

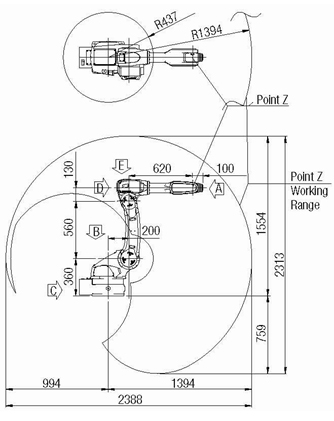

最大工作范圍
從A視角下的工具安裝端面
從B視角下的安置圖
從C視角下的產品的用戶應用
示意圖“D”用戶應用接口(可選項)
從E視角下的電纜導向安裝面
|
|
|
