名稱解析
-
手機主板: 應用對象。說明該治具是專為手機主板設計的，尺寸、定位孔、支撐點等都精準匹配特定型號的手機PCB。
-
SMT治具: 工藝階段。SMT（Surface Mount Technology，表面貼裝技術）治具是指在SMT貼片環節使用的載具。它用于承載PCB，并輔助完成錫膏印刷、元件貼裝和回流焊過程。通常帶有鏤空窗口以便刮刀印刷錫膏，并有邊緣定位和真空吸附等功能。
-
合成石: 核心材料。這是此類高端治具的關鍵。
-
主要成分: 一種由玻璃纖維和高性能環氧樹脂合成的復合材料。
-
卓越特性: 具有極低的熱膨脹系數（CTE），這意味著在經歷波峰焊的高溫（通常250°C - 280°C）時，尺寸幾乎不變形，保證了PCB定位的精確性。
-
其他優點: 高強度、重量輕、耐腐蝕、絕緣、防靜電、使用壽命極長（可達上百萬次過爐），且環�？苫厥�。
-
波峰焊過爐: 核心功能。波峰焊是用于焊接通孔元器件（THT）的工藝。治具的作用是：
-
耐高溫工裝載具/托盤: 功能總結。明確其作為工業載具的角色，并強調其耐高溫的核心特性，能夠承受SMT回流焊和波峰焊的反復高溫沖擊。
主要特點與優勢
-
高精度與穩定性: 合成石材料確保治具在高溫下不變形，保證每次過爐的焊接一致性。
-
卓越的耐熱性: 長期工作溫度可達280°C以上，短時可承受300°C以上的峰值溫度。
-
超長使用壽命: 遠超傳統的玻纖板（FR-4）或電木治具，耐用性強，綜合成本更低。
-
輕量化設計: 相比金屬治具更輕，減輕操作員勞動強度，提高生產效率。
-
綜合性能優異: 具備良好的防靜電、防潮、抗化學腐蝕和電氣絕緣性能。
應用場景
這種治具主要用于手機主板的混裝工藝（SMT + THT） 生產流程中：
-
SMT段: 承載PCB完成錫膏印刷和貼片。
-
回流焊: 伴隨主板一起通過回流焊爐，固化SMT元件焊點。
-
插裝THT元件: 人工或機器插裝如大型連接器、屏蔽罩夾子等通孔元件。
-
波峰焊: 核心使用環節。將插好元件的主板放入該治具中，然后經過波峰焊爐，完成通孔元件的焊接，同時保護已焊好的精密SMT元件。
選購與設計注意事項
如果您需要采購或定制此類治具，需向供應商提供以下信息：
-
Gerber文件: 最關鍵的文件，用于精確設計治具的支撐點、定位孔和遮蔽區域。
-
PCB圖紙: 提供詳細的尺寸圖，標注厚度、關鍵元件高度和禁布區。
-
3D Step文件: 包含元器件的精確高度信息，有助于設計治蓋的避空結構，防止壓壞元件。
-
工藝要求: 明確說明是用于波峰焊、選擇性波峰焊還是回流焊，因?yàn)椴煌に噷?duì)治具開口和結構的設計要求不同。
-
治具材質確認: 明確指定使用合成石（Composite Stone） 材料。
-
其他要求: 如是否需要防靜電標識、二維碼追溯標簽、特殊手柄或?qū)幼詣?dòng)化設備的定位孔等。
總結

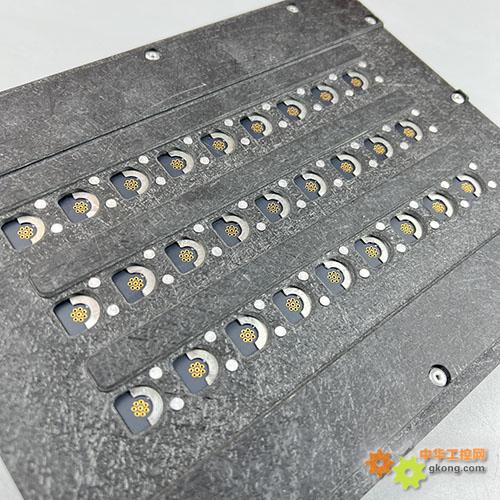

您所描述的“手機主板SMT治具 合成石波峰焊過爐耐高溫工裝載具托盤”是現代電子制造業中，為應對高密度、高精度、高可靠性的手機主板生產而誕生的高端精密工裝。它集成了合成石材料的優異物理化學性能和精密的機械設計，是保證手機主板生產良率和效率的關鍵輔助工具。
